Der innovative TRAPO-Palettierroboter: Präzises und effizientes Palettieren auf Euro- oder Industriepaletten
Der TRAPO Roboterpalettierer setzt Maßstäbe in Sachen Produkt-Handling und Produktivität, um Ihren Fertigungsprozess zu optimieren.
Eine Palettierung, zahlreiche Möglichkeiten: Unsere innovative Lösung bietet eine Vielzahl von Knickarmrobotern und Greifern, um den individuellen Anforderungen gerecht zu werden.
Zuverlässige Fördertechnik
Die gesamte Prozessabwicklung wird durch einen zuverlässigen Rollenförderer unterstützt. Dieser sorgt nicht nur für eine reibungslose Zuführung der Produkte, sondern auch für die geordnete Bereitstellung der Paletten. Optional kann die Versorgung mit Leerpaletten durch ein spezielles Leerpalettenmagazin erfolgen, um den Workflow weiter zu optimieren.
Optional: Zwischenlagenhandling
Die Flexibilität unserer Roboterpalettierzelle wird durch das optionale Zwischenlagenhandling gesteigert. Dies kann entweder als integrierte Zusatzfunktion des Roboterpalettierers oder durch ein eigenständiges Zwischenlagenhandling mit Zwischenlagenmagazin erfolgen. Diese Funktion ermöglicht eine präzise und effiziente Zwischenlagerung Ihrer Produkte für optimierte Handhabung und Transport.
Das High-Speed Robot System stellt sich in zwei Varianten vor:

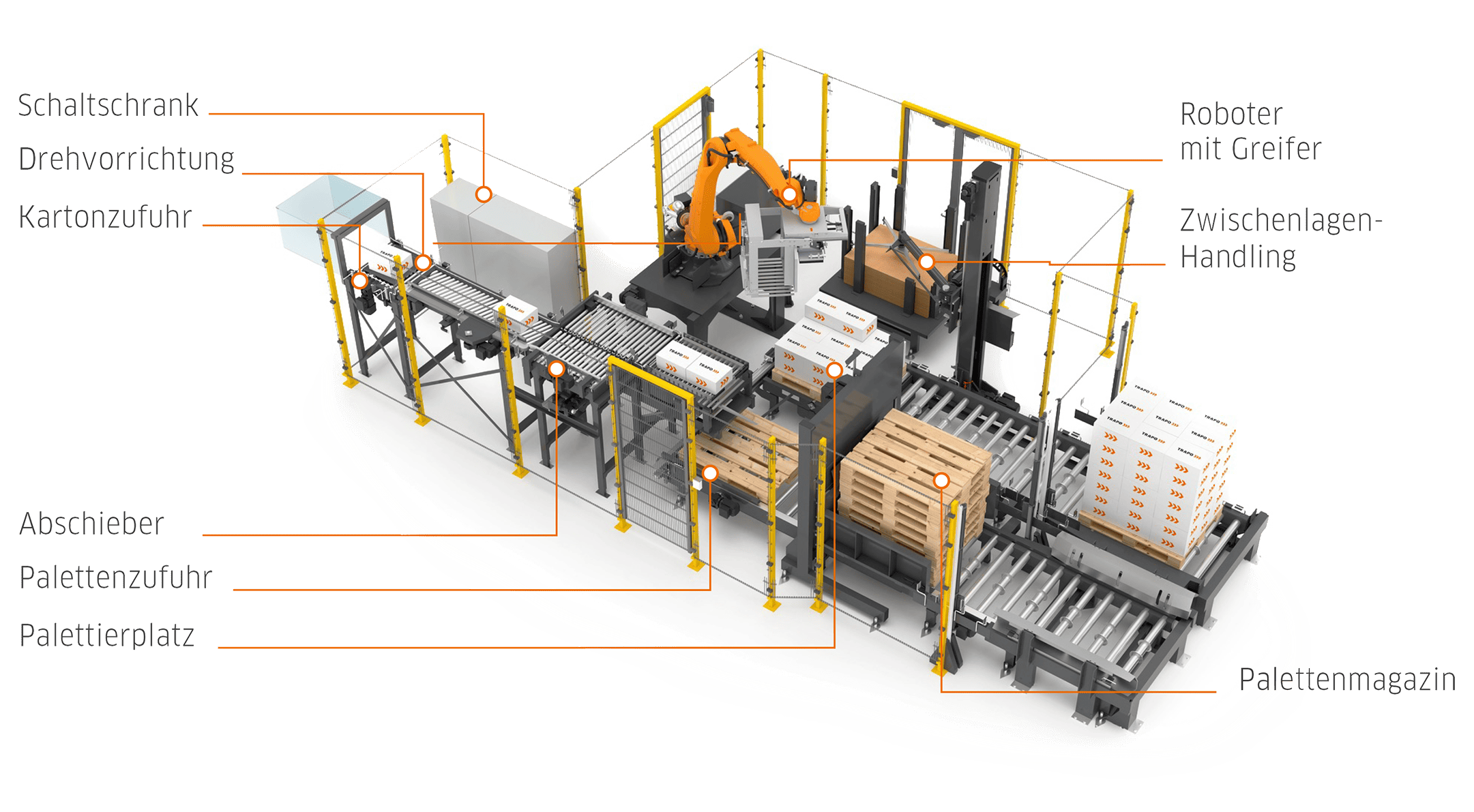

Das TRAPO HRS in der Ausführung U-Line fungiert als eigenständige Palettierzelle und kann in jeder Produktionsumgebung installiert werden. Dadurch, dass die Be- und Entladeförderer an einer Seite angebracht sind, entstehen kurze Wege und ein reibungsloser An- und Abtransport der Paletten.

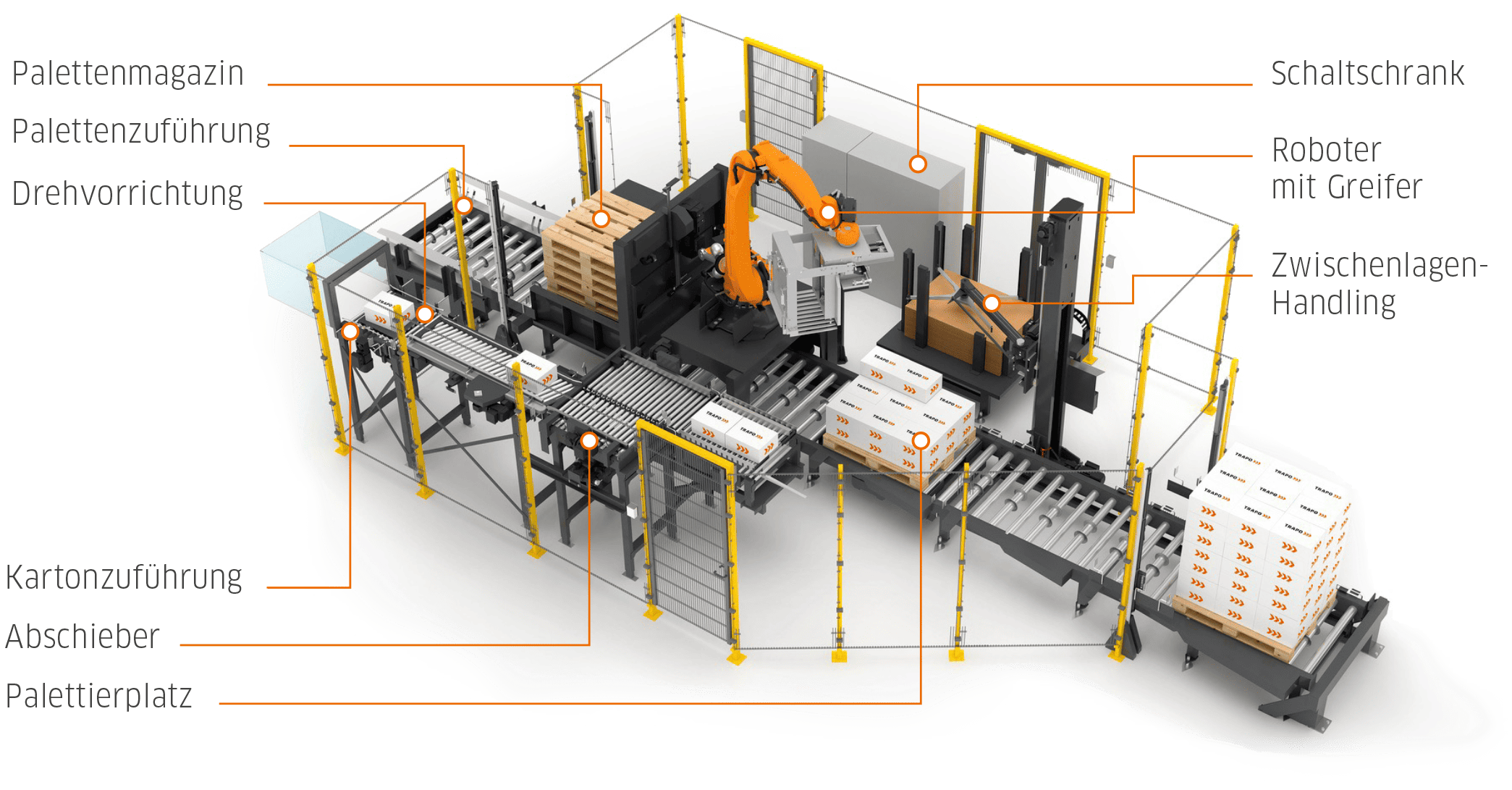

Das TRAPO HRS in der Ausführung Inline ist die erste Wahl, wenn der Palettierroboter in bereits bestehende Fördertechnik integriert werden soll.
Der Palettierroboter in Aktion
Vorteile auf einen Blick
Für Euro oder Industriepaletten
Lagenbilder frei konfigurierbar
Optionales Zwischenlagenhandling
Verschiedene Roboter-Hersteller und Greifer möglich
Ein zusätzlicher Stellplatz für Vollpaletten
Individuelle Greifer – perfekt auf Ihr Produkt abgestimmt
Die präzise Handhabung von Objekten stellt eine zentrale Herausforderung für Robotersysteme dar. Um dieser Anforderung gerecht zu werden, entwickelt und erprobt das TRAPO Technikum Greifertechniken, die exakt auf die jeweiligen Eigenschaften der Objekte abgestimmt sind.
Gabelgreifer
Gabelgreifer eignen sich für das Handling von Kartons, offenen Behältern oder Säcken.
Die Konstruktion des Gabelgreifers ermöglicht es, die Produkte an ihrer Unterseite direkt vom Rollen-Förderband aufzunehmen.
Klemmgreifer
Klemmgreifer eigenen sich, wenn Produkte nicht angesaugt werden können und zeichnen sich dadurch aus, dass sie die Produkte zuverlässig und schonend greifen.
Sauggreifer
Glatte und luftundurchlässige Produkte werden von Sauggreifern sicher aufgenommen und befördert.
Zahlen und Fakten
HRS U-Line:
Länge: 10133 mm
Breite: 5816 mm
Höhe: 4100 mm
HRS Inline:
Länge: 11760 mm
Breite: 5800 mm
Höhe: 4100 mm
Bezeichnung
Vollpalette (Euro-Format)
Vollpalette (Industrie-Format)
Zwischenlagen
Kartonagen
Maße (mm)
1200x1000x2000
1200x800x2000
min. 1000×700
min. 120x90x100
max. 500x400x400
Gewicht
1500 kg
1500 kg
max. 3 kg
max. 15 kg
Sonstiges
rollgangfähig
rollgangfähig
saugbar
Bezeichnung
Roboter
Roboter
Greifer
Greifer
Greifer
Option: Palettenmagazin
Option: Zwischenlagenhandling
Option: aktive Produktdrehung
Option: Gruppierung
Varianten
KUKA
ABB
Sauggreifer
Klemmgreifer
Zinkengreifer
Rollenförderer mit Magazin
Hub-Drehachse u. Greifer
Bemerkung
Tragkraft Produktabhängig
Tragkraft Produktabhängig
Max. Tragkraft: 40 kg
für Euro- und Industrieformat
alternativ zu Saugern am Hauptgreifer
max. 15 kg
Abschieber bei der Produktfördertechnik
